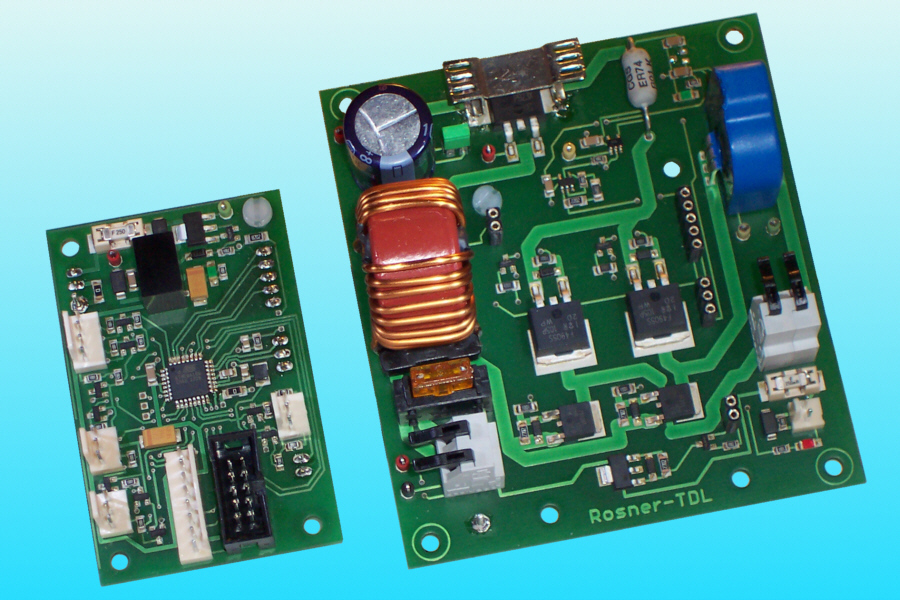

| Die
Leistungs-Platine enthält (neben der Leistungsstufe)
auch mehrere Stromsensoren sowie Schutzmaßnahmen zum
Betrieb nach RTCA DO-160. Zu den Hardware-Schutzmaßnahmen
gehören Verpolschutz, Schmelzsicherung sowie EMV-Maßnahmen
(gegen elektromagnetische Signale) auf der Leistungs-Platine
und ESD-Maßnahmen (gegen statische Aufladungen etc.) auf
der Mikro-Controller-Platine. Zusammen mit den
Stromsensoren sorgt die Software für Abschalten bei
Kurzschluss. Ein mitlaufendes Software-Temperaturmodell
überwacht den Zustand des Motors (ohne Temperatur-Sensor).
Die Maße der Mikro-Controller-Platine
sind 45 mm x 69 mm. Die Leistungs-Platine misst 85 mm x
94 mm (für 28V, 15A). Die Gesamthöhe beträgt 40 mm.
|
