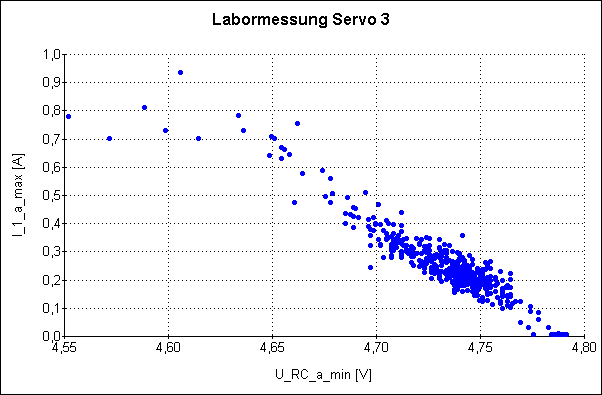

| Die meisten Messpunkte
gruppieren sich um eine Geraden, die einen
charakteristischen Zusammenhang zwischen Strom und
Spannung darstellt. Durch die Filterung ergeben sich
etwas andere Zahlenwerte, als es bei den vorher gezeigten
Messungen der Fall war. Das ist aber "nur" eine
Skalierungsfrage. Entscheidend für die Zuverlässigkeit
ist die Kombination von Strom und Spannung, und dabei
besonders die Punkte "links oben".
In dieser Auswertung
lassen sich auffällige Änderungen wie erhöhten Strom
oder stark einbrechende Spannung viel einfacher
registrieren als in getrennten Zeitverläufen, schon gar
nicht bei der Betrachtung von gemittelten Messwerten. Die
hier gezeigte Darstellung ist der Fingerabdruck der Servo-Bordnetz-Kombination,
den man unter den verschiedensten Betriebsbedingungen
beobachten muss.
|
